AC-3 conforming to IEC 60947-4-1 Category A conforming to IEC 60947-2
ağ frekansı
50/60 Hz conforming to IEC 60947-4-1
sabitleme modu
35 mm symmetrical DIN rail: clipped Panel: screwed (with adaptor plate)
çalışma konumu
Any position
motor gücü kW
3 kW at 400/415 V AC 50/60 Hz 4 kW at 400/415 V AC 50/60 Hz 4 kW -de 500 V AC 50/60 Hz 5,5 kW -de 690 V AC 50/60 Hz 7.5 kW at 690 V AC 50/60 Hz 5,5 kW -de 500 V AC 50/60 Hz
kesme kapasitesi
100 kA Icu at 230/240 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2 3 kA Icu -de 690 V AC 50/60 Hz 'e uygunIEC 60947-2 10 kA Icu -de 500 V AC 50/60 Hz 'e uygunIEC 60947-2 15 kA Icu -de 440 V AC 50/60 Hz 'e uygunIEC 60947-2
[Ics] nominal hizmet kısa devre kesme kapasitesi
100 % at 500 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 230/240 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 440 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 400/415 V AC 50/60 Hz conforming to IEC 60947-2 75 % at 690 V AC 50/60 Hz conforming to IEC 60947-2
Kontrol tipi
Açma/kapama butonu
[In] nominal akım
10 A
Termik Ayar Sahası
6…10 A
manyetik açma akımı
138 A
[Ue] nominal çalışma voltajı
690 V AC 50/60 Hz conforming to IEC 60947-2
[Ui] nominal yalıtım voltajı
690 V AC 50/60 Hz conforming to IEC 60947-2
[Ith] klasik açık hava termik akımı
10 A 'e uygunIEC 60947-4-1
[Uimp] nominal darbe dayanım voltajı
6 kV 'e uygunIEC 60947-2
kutup başına güç dağılımı
2,5 W
Mekanik dayanıklılık
100000 cycles
elektrik dayanıklılığı
100000 cycles for AC-3 at 440 V
maksimum çalışma oranı
25 cyc/h
nominal görev
Continuous conforming to IEC 60947-4-1
bağlantılar - terminaller
Screw clamp terminals 2 cable(s) 1…6 mm² solid Screw clamp terminals 2 cable(s) 1.5…6 mm² flexible without cable end Screw clamp terminals 2 cable(s) 1…4 mm² flexible with cable end
sıkma torku
1.7 N.m on screw clamp terminals
yalıtıma uygunluk
Yes conforming to IEC 60947-1
faz arızası hassasiyeti
Yes conforming to IEC 60947-4-1
Yükseklik
89 mm
Genişlik
45 mm
Derinlik
78,5 mm
Ürün ağırlığı
0,26 kg
OrtamStandartlar
EN/IEC 60947-2 EN/IEC 60947-4-1 CSA C22.2 No 60947-4-1 UL 60947-4-1
Ürün sertifikaları
IECEE CB Scheme UL CSA CCC EAC ATEX BV LROS (Lloyds register of shipping) DNV-GL RINA
koruyucu bakım
TH
IP koruma derecesi
IP20 conforming to IEC 60529
IK koruma derecesi
IK04
çalışma için ortam hava sıcaklığı
-20…60 °C
Depolama ortam koşulları
-40…80 °C
yangına dayanıklılık
960 °C conforming to IEC 60695-2-1
çalışma yüksekliği
2000 m
Paketleme üniteleriBirim paket türü 1
PCE
Paketteki birim sayısı
1
Paket ağırlığı (Lbs)
277,33 g
Paket 1 Yükseklik
4,5 cm
Paket 1 genişliği
8,5 cm
Paket 1 Uzunluk
9,3 cm
Sürdürülebilirlik TeklifiSürdürülebilir teklif durumu

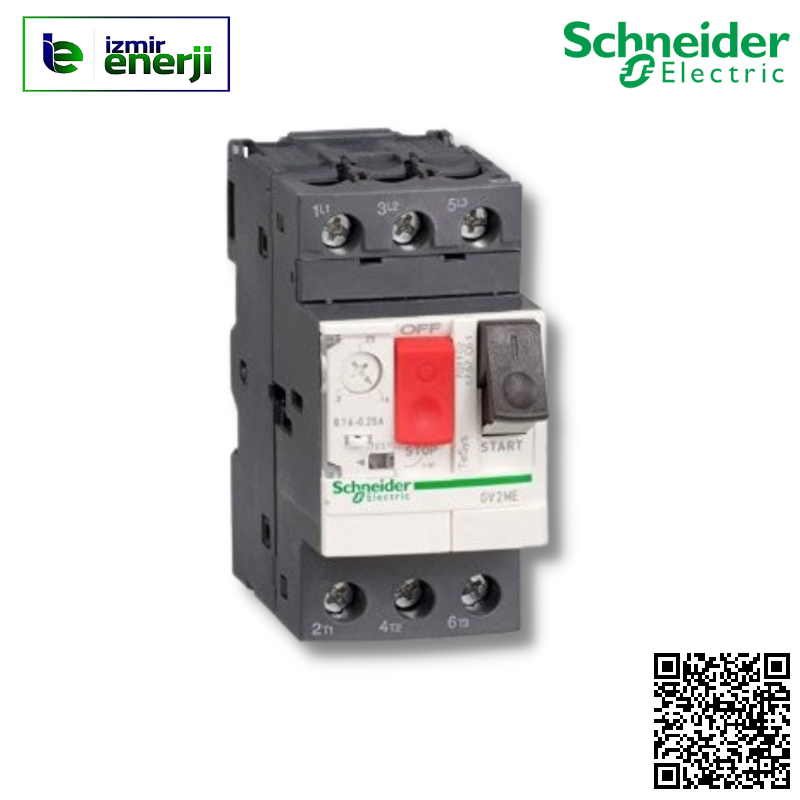

GV2ME14 4kW (15-100 kA) 6..10A Motor Koruma ŞalterleriGV2ME14 4kW (15-100 kA) 6..10A Motor Koruma Şalterleri şimdi en uygun fiyatıyla İzmir-enerji.com.tr’de! Hemen tıklayın ve alışverişe başlayın!GV2-ME14
