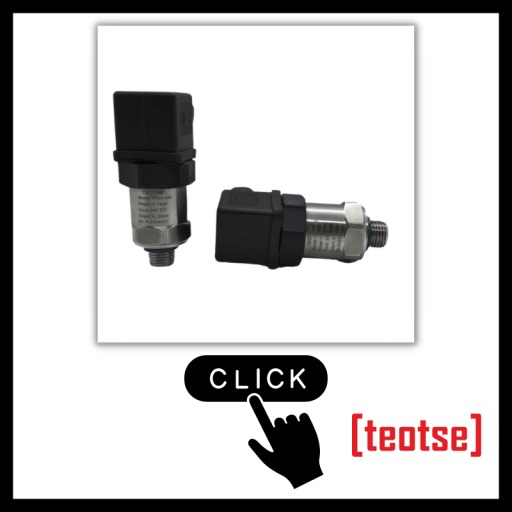

Basınç Transmitteri

Pek çok farklı alanda kullanılan basıncı kısaca tanımlamak gerekirse; bir yüzeyin üzerine etki eden dik kuvvetin miktarının birim alana düşen kısmı olarak tanımlama yapılabilir. Maddenin tüm formları bulundukları yerde basınç uygularlar. Ölçülebilir olan bu değişkeni ölçmek için kullanılan alete ‘basınç transmitteri’ adı verilmiştir ve bu sayede basıncın büyüklüğünü ayarlamak, olması gereken standarda getirmek gibi eylemler mümkün hale gelmiştir.

Gıda, enerji, kimya, soğutma, ısıtma, gaz sektörü, petrokimya gibi farklı alanlarda kullanılan farklı türde basınç transmitterleri vardır. 4 farklı türü bulunan basınç transmitterlerinin isimleri;

1-) Gauge basınç transmitteri

2-) Fark basınç transmitteri

3-) Mutlak basınç transmitteri

4-) Diyaframlı basınç transmitteri şeklindedir.

Kullanılacağı yere göre dizayn edilen bu transmitterlerin yapısının; seramik, paslanmaz çelik, monel, silikon diyafram, hastelloy, tantalum gibi türlerinin olduğu da bilinmelidir. Bağlantı türleri açısından değerlendirildiğinde ise;

1-) Kapilerli

2-) Hijyenik

3-) Flanşlı

4-) Dişli gibi türler karşımıza çıkmaktadır.

Basınç Transmitteri Çeşitleri

Transdüserden gelen elektriksel sinyali alıp daha büyük elektriksel sinyale dönüştüren bir cihaz olan basınç transmitteri PLC ya da DCS yardımı ile elektriksel sinyali çok daha uzun mesafeye aktarmada kullanılmaktadır. Farklı türleri bulunan transmitterlerin her birini detaylı biçimde inceleyelim.

Gauge Basınç Transmitteri

Ortamın atmosferik basıncına göre ölçümü gerçekleştiren Gauge basınç transmitterinde ortalama hava basınç değeri tek bir porttan direkt alınmaktadır. Doğruluk payı %0.05 fazla veya eksik olabilir. Diyafram, Monel, Tantalum, Monel, Hast C ve Paslanmaz çelik seçenekleri bulunmaktadır.

Fark Basınç Transmitteri

İki basınç değerini referans alarak ölçüm yapan fark basınç transmitterinde iki ayrı basınç portu vardır. Negatif ve pozitif ölçümler yapan portlardan ilki diğerinden yüksekse basınç pozitif; düşükse negatif ölçüm olarak adlandırılır.

Doğruluk payı Gauge basınç transmitterinde olduğu gibi %0.05 fazla veya eksik olacak şekilde belirtilmektedir. Tantalum diyafram, Hast C, Monel, Paslanmaz çelik seçenekleri vardır.

Mutlak Basınç Transmitteri

Mutlak basınç transmitteri, absolute basınç transmitteri olarak da adlandırılır. Basıncın 0 olduğu vakum değer üzerinden ölçüm gerçekleştirir. Ölçüm esnasında yüksek hassasiyete sahip sensörleri ve kendi diyafram algılamasını kullanır. Yüksekliğe bağlı olarak basınç değiştiği için referans alınacak olan mutlak basınç değerinin kaç olduğu konuma göre değişiklik göstermektedir.

Mutlak değeri belirlemek için kullanılan birimler arasında ‘bara’, ‘psia’, ‘abs’, ‘a’ yer alır. Doğruluk payı diğer transmitterlerde olduğu gibi yine aynı şekilde belirtilmiştir.

Diyaframlı Basınç Transmitteri

Yoğun sıvılar, atık su gibi yerlerde kullanımına sık rastlanan diyaframlı basınç transmitterinin ölçüm yapılacağı alanda diyaframın içine kaçabilecek büyüklükte maddeler olmamasına dikkat edilmelidir. Ortamın basıncını ölçmeye yarayan bu aletin görevlerinden biri de tanklardaki seviye ölçümünü sağlamasıdır.

Basınç Transmitteri Fiyatları

Farklı kullanım alanlarına özelleştirilerek üretilen basınç transmitterinin fiyatı oldukça değişkendir. İhtiyacınız olan türdeki basınç transmitterini kolaylıkla satın alabilmek için İzmir Enerji firmamızda bulunan ürünleri inceleyebilirsiniz. Sitede bulabileceğiniz markalar arasında; Danfoss, Enelsan, EMS Kontrol ve TEOTSE bulunmaktadır. Almak istediğiniz ürün ve ürünleri sepetinize ekleyip satın alma adımlarını ilerleterek adresinize teslim alabilirsiniz. Anlaşmalı olunan kargo firması tarafından basınç transmitteriniz mümkün olan en kısa zamanda tarafınıza teslim edilecektir.

Sık Sorulan Sorular

Basınç Transmitter nedir?

Basıncı ölçen ve ölçüm sonucunu elektriksel bir değere dönüştüren bir alettir.

Basınç Transmitter nasıl çalışır?

Farklı tipleri bulunan basınç transmitterleri genel olarak mekanik basıncı alır analog elektrik sinyaline çevirir.

Basınç transmitteri nerelerde kullanılır?

Pompa test etme, tank seviye ölçümü, hatlarda kaçak kontrolü yapma, filtre kirlilik durumunu belirleme gibi alanlarda kullanılır.

Pressure transmitter ne işe yarar?

Türkçede basınç transmitteri olarak adlandırılan pressure transmitter bir yüzeye dik şekilde uygulanan basınç kuvvetinin birim alandaki miktarını ölçer ve bunu elektrik sensörleri ile elektrik sinyaline dönüştürür.
