Tamamlayıcıanahtar çalıştırma
30° kam aracılığıyla
elektrikli bağlantı
Screw-clamp terminals, clamping capacity: 1 x 0.34...2 x 1.5 mm²
kontak yalıtım biçimi
Zb
adımların sayısı
1
pozitif açıklık
Ile
pozitif açıklık minimum torku
0,25 N.m
minimum açma torku
0,1 N.m
minimum çalıştırma hızı
0,01 m/min
maksimum çalıştırma hızı
1.5 m/s
kontak kodu gösterimi
A300, AC-15 (Ue = 240 V), Ie = 3 A conforming to EN/IEC 60947-5-1 appendix A
Q300, DC-13 (Ue = 250 V), Ie = 0.27 A conforming to EN/IEC 60947-5-1 appendix A
[Ithe] klasik muhafazalı termik akım
10 A AC
[Ui] nominal yalıtım voltajı
300 V conforming to UL 508
500 V (pollution degree 3) conforming to IEC 60947-1
300 V conforming to CSA C22.2 No 14
maximum resistance across terminals
25 MOhm conforming to IEC 60255-7 category 3
[Uimp] nominal darbe dayanım voltajı
6 kV IEC 60664
6 kV 'e uygunIEC 60947-1
kisa devre korumasi
10 A cartridge fuse, type gG
elektrik dayanıklılığı
5000000 cycles, DC-13, inductive load type, 120 V, 4 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
5000000 cycles, DC-13, inductive load type, 24 V, 7 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
5000000 cycles, DC-13, inductive load type, 48 V, 10 W, operating rate <60 cyc/mn, load factor: 0.5 conforming to IEC 60947-5-1 appendix C
Mekanik dayanıklılık
15000000 cycles
Genişlik
64 mm
Yükseklik
64 mm
Derinlik
30 mm
Ürün ağırlığı
0,28 kg
terminallerin açıklaması ISO n°1
(21-22)NC
(13-14)NO
Ortamdarbe dayanımı
50 gn for 11 ms conforming to EN/IEC 60068-2-27
titreşim direnci
25 gn (f= 10…500 Hz) conforming to EN/IEC 60068-2-6
IP koruma derecesi
IP66 conforming to EN/IEC 60529
IK koruma derecesi
IK05 conforming to EN 50102
elektrik çarpmasına karşı koruma sınıfı
Class I conforming to IEC 61140
Class I conforming to NF C 20-030
Nominal çalışma ortam sıcaklığı
-25…70 °C
Depolama ortam koşulları
-40…70 °C
koruyucu bakım
TC
Ürün sertifikaları
UL
CSA
CCC
Standartlar
EN 60204-1
IEC 60204-1
CSA C22.2 No 14
UL 508
EN 60947-5-1
IEC 60947-5-1
Paketleme üniteleriBirim paket türü 1
PCE
Paketteki birim sayısı
1
Paket ağırlığı (Lbs)
315 g
Paket 1 Yükseklik
3,4 cm
Paket 1 genişliği
6,7 cm
Paket 1 Uzunluk
15 cm

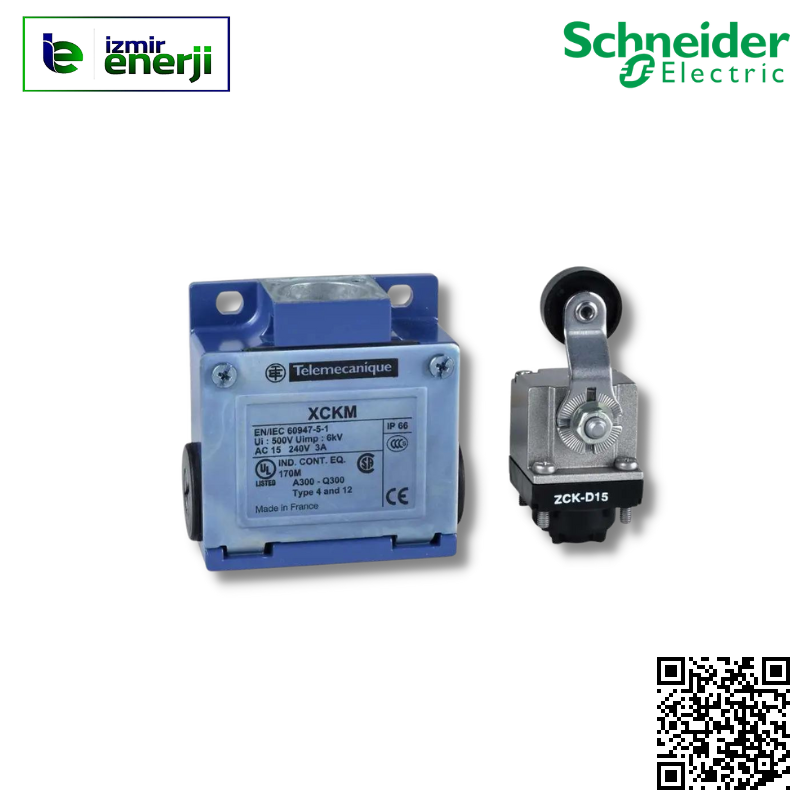

XCKM115 Limit anahtarı XCKM - termopl makaralı manivela - 1NK+1NA - ani hareketli - Pg11
XCKM115 Limit anahtarı XCKM - termopl makaralı manivela - 1NK+1NA - ani hareketli - Pg11 şimdi en uygun fiyatıyla İzmir-enerji.com.tr’de! Hemen tıklayın ve alışverişe başlayın!
XCKM115
