Honeywell WellDrive WD770 model hız kontrol cihazları, tüm HVAC, Pompa ve Kompresör uygulamaları için tasarlanan, arttırılmış sistem verimliliği, enerji tasarrufu ve azaltılmış maliyetler sağlayan yeni nesil bir sürücüdür.
TÜM İHTİYAÇLARINIZ BİRARADA
Tüm İklimlendirme, Havalandırma, Isıtma, Soğutma, Arıtma, Su ve Atık su uygulamaları için tasarlanmış WD770 serisi sürücüler tüm AC motor çeşitleriyle de tam uyumlu çalışabilmektedir.
LİDER MARKA
Honeywell markası ve geniş endüstri deneyimi altında sizlere sunulan WD770 sürücüler, güçlü donanım ve yazılım özellikleri ile kullanım kolaylığı ve esneklik sağlar.
TOPLAM MALİYET
Kullanım ömründeki tüm işletme ve bakım maliyetleri göz önünde bulundurulduğunda, WellDrive WD770, kalitesi ve sahip olduğu özellikleriyle maliyetlerinizi en aza indirmeye dair tüm beklentilerinizi karşılar.
ENERJİ TASARRUFU
Enerji tasarrufunun daha çok elde edildiği HVAC ve Su uygulamalarında sahip olduğu özel yazılım sayesinde sistemlerinizdeki enerji tasarrufunu arttırır.
KONFOR VE GÜVENLİK
WD770, güçlü yapısı sayesinde tüm HVAC ve Su uygulamaları için zorlu ortam koşullarında yüksek konfor ve güvenlik sağlar.
WD770 İLE GERÇEKLEŞTİRİLEN GENEL UYGULAMALAR
Klima Santralleri
Soğutma Grupları
Hava Kompresörleri
Endüstriyel Soğutma
Tünel Fanları
Maden Fanları
Isıtma Sistemleri
Sera / İklimlendirme
Santrifüj Pompalar
Hidrofor Sistemleri
Soğutma Kuleleri
Dekantörler
Yangın Modu
PID Kontrol
PID Autotune
Uyku & Uyanma
Dönen Yükü Yakalama
Enerji Kesintisinde Başlatma
Enerji Tasarruf Modu
Bypass
Kaskad Kontrol (8 Pompa)
Kuru Çalışma Engelleme
Boru Kaçağı Koruması
Yumuşak Boru Dolum
Pompa Temizleme
Donma Engelleme
Motor Ön Isıtma
Rejenerasyon Modu
Koç Darbesi Engelleme
Gerçek Zaman Saati
Çeşitli Sensör Desteği
Çeşitli Motor Desteği
Özel Koruma Fonksiyonları
Hata Detayları Kaydı
Kayış Kopma Tespiti
Haberleşme Seçenekleri
ÜSTÜN PERFORMANS GÜÇLÜ DONANIM
Harmonik Filtre
Dahili DC şok bobini, IEC 61000-3-12 standartlarına uygun olarak şebekedeki harmonik bozulmayı azaltır. Ayrıca, DC-Bus kapasitörlerinin ömrünü ve dolayısıyla sürücünün verimliliğini artırır.
EMC Filtre
WellDrive WD770 ürünleri standart olarak dahili EMC/RFI filtrelere sahiptir. Aşağıda belirtilen standartlara uygun olarak standart veya opsiyonel EMC filtre tipini belirleyebilirsiniz.
LCD Panel
WellDrive, Türkçe dahil çoklu dil seçeneği, 5 satırlı geniş ekranı, Gerçek zaman saati ve bir çok özelliği olan kolay taşınabilir Grafik LCD Ekranlı operatör paneli ile devreye alma işlemlerinizde sizlere büyük bir konfor sunar.
Bağımsız Soğutma
Tozun elektronik komponentlere geçmesini önler, ömrünü uzatır ve servis maliyetlerini azaltır.
Vernikli Koruma
WellDrive içindeki tüm elektronik komponentler IEC60721-3-3 standartlarına göre vernikle kaplanarak korunmuştur.
Genişleme Modülleri
Opsiyonel olarak sunulan I/O ve çeşitli haberleşme kartları ile WD770 genişleyebilir. Bu sayede sisteminize esnek bir şekilde uyumluluk sağlar.
GELİŞMİŞ KONFOR ESNEK YAZILIM
Yangın Modu
Yangın durumunda sürücünün tüm uyarı ve hata sinyallerini görmezden gelerek kendini korumaya almasını engeller, bu sayede fan veya pompanın sürekli olarak çalışmasını sağlar.
PID Kontrol
Sıcaklık, Basınç, Akış, Nem gibi proses değerlerinizin kontrolünü harici kontrolöre ihtiyaç olmadan hassas bir şekilde sağlar. Ayrıca alt ve üst limit seviye kontrolü de sağlar. Auto-Tune özelliği sayesinde kararlı çalışmaya hızlı ve kolayca ulaşır.
Dönen Yükü Yakalama
Gelen darbeyi azaltmak ve yeniden başlatma verimliliğini artırmak için motorun dönme hızını izler ve tekrar başlatma anında motorun kaldığı hızdan devam etmesini sağlar. Anlık enerji kesilmesi durumlarında bu fonksiyonun ve başlatma sinyali de aktif ise sürücü otomatik olarak çalışmaya devam eder.
Uyku ve Uyanma Modları
Talep olmadığı durumlarda motoru durdurur, dolayısıyla enerji tasarrufu sağlar. Talep arttığında ve set edilen değerlere ulaşıldığında motor otomatik olarak tekrar çalıştırılır.
Motor Ön Isıtma
Sürücü, çalışma kesintisi sırasında motorun yüzey sıcaklığını artırmak için DC akımı verir ve yoğuşan suyun neden olduğu motor arızasını önler.
Rejenerasyon
Aynı kanalı paylaşan fanlardan biri diğerlerinin etkisi altında rejenerasyon durumundadır. Sürücü, aşırı voltaj alarmını önlemek ve makinenin kararlı çalışmasını sağlamak için çıkış frekansını otomatik olarak kontrol altında tutar.
ByPass
Arızadaki sürücünün kullanılamadığı veya tam hızda çalışmaya devam edilmesi gerektiği durumlarda bir motorun şebeke üzerinden çalıştırılmasını sağlar.
Kayış Koptu Tespiti
Fan ve kompresör gibi uygulamalarda kullanılabilen kayışın kopma durumunu tespit eder ve bunu motoru durdurmak için veya dışarıya bir uyarı sinyali göndermek için kullanabilir.
Enerji Tasarruf Modu
Düşük dinamik yükler için optimum performans ve en düşük kayıpları sağlayarak çıkış gücünü optimize eder.
Çeşitli Sensör Desteği
WD770, PT100, PT1000 ve KTY84 sensörlerini destekleyen AI/AO sıcaklık ölçüm fonksiyonu sağlar. Ayrıca PID gibi işlemlerde Analog girişler arasındaki aritmetik işlemlerle fark basınç işlemleri gibi esnek operasyonları yapmanıza imkan tanır.
Motor Kontrolü
WD770, standart endüksiyon motorları (IM), sabit mıknatıslı motorlar (PM), asenkron ve senkron relüktans motorları (SynRM) yüksek verimlilikle kontrol edebilir.
Haberleşme Seçenekleri
Modbus RTU haberleşme protokolüne ek olarak BACnet, ProfiNET, ProfiBus gibi çeşitli seçenekleriyle sistemlerinize tam uyumluluk sağlar.
Gelişmiş Kaskad Kontrol
8 adet pompaya kadar çoklu pompa kontrolü yapabilen WD770, Gerçek zaman saati desteği ile eşit yaşlandırma ve gezen master özelliklerini de standart olarak sağlamaktadır.
Boru Dolum Modu
Kontrollü boru dolum ihtiyacı olan uygulamalarda, pompaların başlama veya duruş anındaki yavaş ve yumuşak bir işlem ile koç darbelerini, boruların veya başlıklarının hasar görmesini engeller.
Kuru Çalışma Engelleme
Pompanın çalışmasını sürekli izleyerek kuru çalışmasını veya kaçak olup olmadığını tespit eder ve pompanın mekanik açıdan zarar görmesini engeller.
Uyku ve Uyanma Modları
Talep olmadığı durumlarda motoru durdurur, dolayısıyla enerji tasarrufu sağlar. Talep arttığında ve set edilen değerlere ulaşıldığında motor otomatik olarak tekrar çalıştırılır.
Pompa Temizleme
Pompalarda oluşabilen tıkanmaları tespit eder, sistematik bir şekilde ileri ve geri çalıştırarak temizlemeyi sağlar. Böylece hem mekanik bakım için tasarruf sağlanır hem de pompanın verimliliği en üst düzeyde tutulmuş olur.
Donma Engelleme
Ortam sıcaklığı ayarlanan bir eşiğin altına düştüğünde, suyun donmasını önlemek ve böylece pompayı korumak için motor otomatik çalışır.
Gerçek Zaman Saati
LCD Panel ile birlikte kullanıldığında saat ve tarih bilgisine göre sürücü programlanabilir, arızaları izlenebilir.
Gelişmiş Koruma Fonksiyonları
WD770 üretim amacına uygun şekilde kullanım alanları için özel koruma fonksiyonları barındırır ve bu sayede sürücü, motor ve prosesinizi koruma altına alır.
Bilgisayar Yazılımı
Kullanıcı dostu arayüzü ile WellDrive ürün ailesini bilgisayarınızdan kolay bir şekilde programlayabileceğiniz ve bir çok fonksiyonuna erişim sağlayabileceğiz ücretsiz yazılımdır.
Detaylı Arıza Analizi
Arıza anlarındaki anlık çalışma değerlerini kayıt altına alır ve hata nedenleri ve çözümlerini ortaya çıkarmak için analiz imkanı sağlar.
WELLDRIVE WD770 GENEL ÖZELLİKLER
FONKSİYONLAR
ÖZELLİKLER
Kontrol
Giriş Gerilimi
3 Faz 380 – 480 Vac
Voltaj Toleransı
-15% ile +10% arası
Giriş Frekansı
50 Hz veya 60 Hz. İzin verilen aralık 47 – 63 Hz.
Kontrol Modu
Gelişmiş Skaler Kontrol, Açık Çevrim Vektör Kontrol
Şebeke dalgalanmalarına karşılık çıkış voltajını otomatik düzenler.
Hata Korumaları
Yüksek Akım, Yüksek Voltaj, Düşük Voltaj, Çıkış Kısa Devre, Aşırı Yük, Düşük Yük, Sıcaklık, Faz Kaybı, Haberleşme, Motor Tanıtım, Harici Hata vs.
Özel Fonksiyonlar
Yangın Modu, Çoklu Pompa, PID, Uyku Modu, ByPass, Pompa Temizleme, Kayış Koptu / Kuru Çalışma, Rejenerasyon, DC Link Paylaşımı, Otomatik Başlatma, Dönen Yükü Yakalama, Motor Isıtma, Donma Engelleme, Boru Dolum / Koç Darbe Önleme
Dönen Yükü Yakalama
Dönen motorlar için darbesiz sorunsuz başlatma uygulamak için kullanılır.
Arayüz
Analog Giriş
2 adet Analog Giriş. 1 adet 0 (2)~10V / 0 (4)~20mA ve 1 adet -10 ~ +10V
Analog Çıkış
2 adet Analog Çıkış: 0 (2) ~ 10V / 0 (4) ~ 20mA
Lojik Giriş-Çıkışlar
PNP veya NPN seçilebilir. 24 Vdc. Empedans 3.3kΩ
Dijital Giriş
5 adet Dijital Giriş. Max. 1kHz
Dijital Giriş
1 adet Hızlı Dijital Giriş. Max. 50kHz
Dijital Çıkış
1 adet Dijital Çıkış (Röle çıkış ile aynı fonksiyonlar)
Röle Çıkışı
2 adet programlanabilir Röle çıkışı (NO ve NC kontaklı) (3A/AC250V, 1A/DC30V)
Operatör Paneli
Standart LED panel, opsiyonel taşınabilir LCD panel (RJ45 – Cat6 kablo ile)
Haberleşme
Standart Modbus RTU (RS485), Opsiyonel BACnet, ProfiBus, ProfiNET, CanOpen vs.
Genişleme Yuvaları
İki adet genişleme yuvası. Genişleme I/O kartları, Haberleşme opsiyonları vs.
Diğer
Montaj Tipi
Duvar tip (1.5kW~250kW), Zemin tip (1.5kW~132kW), Flanş tip (220kW~500kW)
EMC Filtre
EN/IEC 61800-3 standartlarına göre dahili C3 sınıfı, opsiyonel C2 sınıfı
Harmonik Filtre
IEC 61000-3-12 standardına göre dahili DC şok bobini
Çalışma Sıcaklığı
-10°C ~+50°C
IP Koruma Sınıfı
200 kW altındaki güçler için IP20, 200 kW ve üzeri IP00.
Vernikli Koruma
IEC60721-3-3 standartlarına göre 2nci derece
Güç Faktörü (cos ф)
> 0.98
Yükseklik
<=1000m. için nominal akımın %100’ü. 1000-3000m. arası her 100m. için %1 derating
Bağıl nem
5 – %95 (IEC 721-3-3; Sınıf 3K3 (yoğuşmasız) (çalışma sırasında)
Galvanik İzolasyon
Standart (PELV)
Efficiency
0,98
Soğutma Tipi
1.5kW: Doğal soğutma, 2.2kW üzeri Fanlı soğutma. Bağımsız soğutma kanalı
Opsiyonlar
WDM-IO-1
IO Modülü (4xDI, 1xDO, 2xRO, 1xAI, 1xAO)
WDM-RO-1
Röle Modülü (6xRO, 2xDI)
WDM-BC-1
BacNet Haberleşme Modülü
WDM-PB-1
ProfiBus-DP Haberleşme Modülü
WDM-PN-1
ProfiNET Haberleşme Modülü
WDM-MT-1
Modbus-TCP Haberleşme Modülü
WDM-CO-1
CANopen (Ek olarak Master-Slave için)
WDM-24-1
24Vdc Harici Güç Kaynağı Bağlantısı
WDM-BOP-1
LED Panel
WDM-LCD-1
LCD Panel
WDM-EXT-1
Panel Montaj Kiti
WDM-MRL-1
Ray Montaj Kiti
WELLDRIVE WD770 TEKNİK VERİLER
Drive Power
Product Reference
Rated Current
Frame Type
Dimensions (mm.) WxHxD
Net Weight
0.75 kW
WD770-3A7-4
3.7 A
F1
89 x 231 x 193
2 Kg
1.5 kW
WD770-3A7-4
3.7 A
2.2 kW
WD770-5A0-4
5.0 A
3 kW
WD770-9A5-4
9.5 A
4 kW
WD770-9A5-4
9.5 A
5.5 kW
WD770-13A-4
13 A
F2
89 x 259 x 211.5
2.4 Kg
7.5 kW
WD770-17A-4
17 A
11 kW
WD770-25A-4
25 A
F3
145 x 280 x 207
5 Kg
15 kW
WD770-32A-4
32 A
18.5 kW
WD770-38A-4
38 A
F4
169 x 320 x 214
6.4 Kg
22 kW
WD770-45A-4
45 A
30 kW
WD770-60A-4
60 A
F5
266 x 371 x 208
11 Kg
37 kW
WD770-75A-4
75 A
45 kW
WD770-92A-4
92 A
F6
316 x 430 x 223
16 Kg
55 kW
WD770-115A-4
115 A
F7
352 x 580 x 258
24 Kg
75 kW
WD770-150A-4
150 A
90 kW
WD770-180A-4
180 A
110 kW
WD770-215A-4
215 A
F8
338 x 554 x 338.3
43 Kg
132 kW
WD770-250A-4
250 A
160 kW
WD770-305A-4
305 A
F9
338 x 825 x 398.3
78 Kg
185 kW
WD770-330A-4
330 A
200 kW
WD770-380A-4
380 A
220 kW
WD770-425A-4
425 A
F10
303 x 1108 x 480
103 Kg
250 kW
WD770-460A-4
460 A
280 kW
WD770-530A-4
530 A
F11
330 x 1288 x 544
121 Kg
315 kW
WD770-600A-4
600 A
355 kW
WD770-650A-4
650 A
400 kW
WD770-720A-4
720 A
F12
330 x 1398 x 544
173 Kg
450 kW
WD770-820A-4
820 A
500 kW
WD770-860A-4
860 A
(*) Daha yüksek güç ve diğer voltaj seçenekleri için uzman ekibimiz ile iletişime geçebilirsiniz.
(*) WD770 yukarıda belirtilen minimum akım değerleri üzerinden her 5 dakikada 1 dakika için %110 yüklenebilirliğe sahiptir.

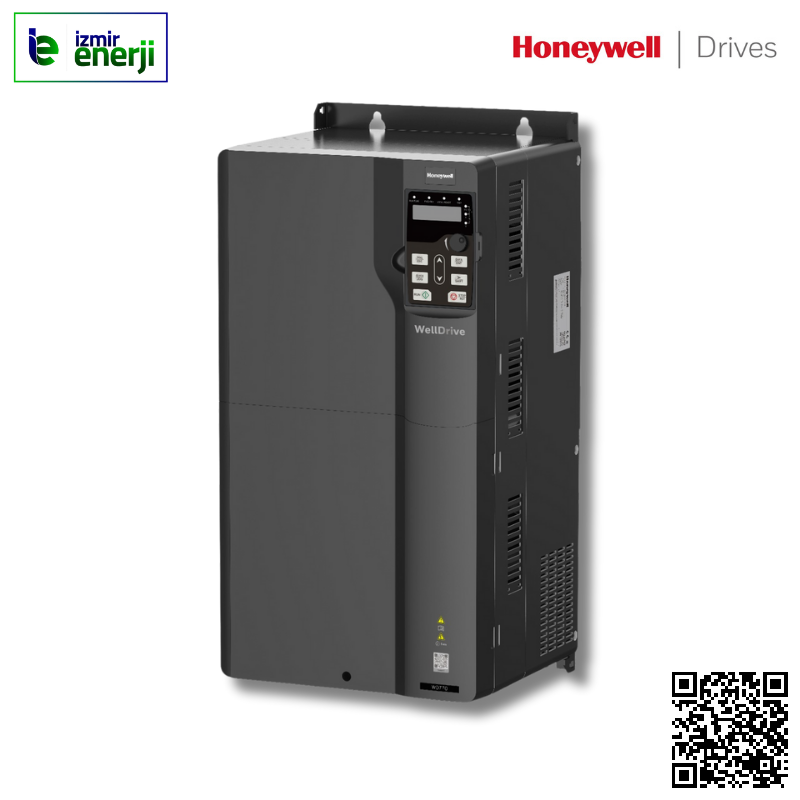

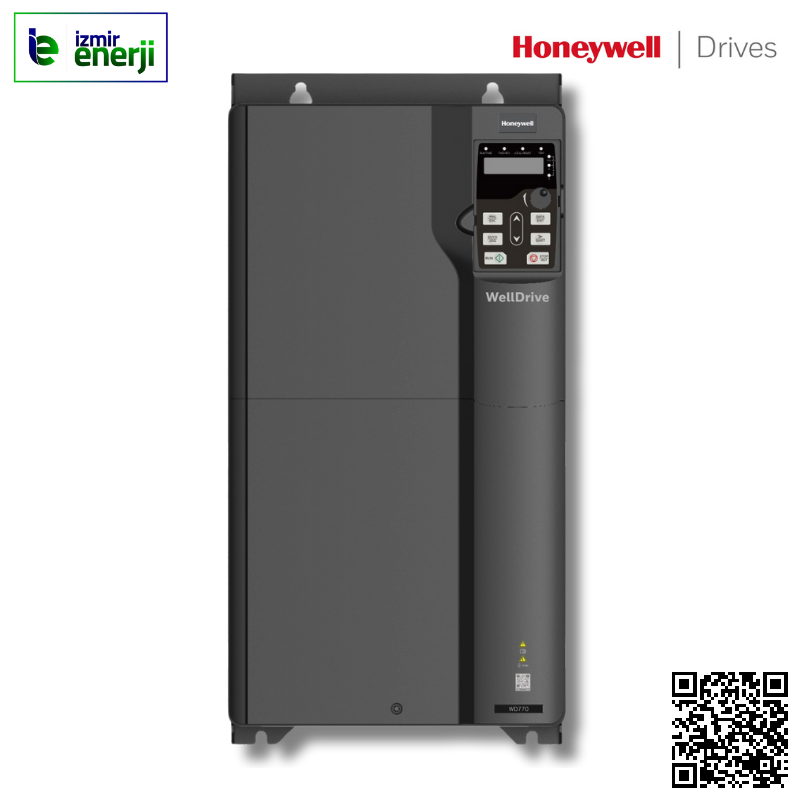

Honeywell Trifaze 380V 75kW Hız KontrolHoneywell Trifaze 380V 75kW Hız Kontrol şimdi en uygun fiyatıyla İzmir-enerji.com.tr’de! Hemen tıklayın ve alışverişe başlayın!WD770-150A-4
