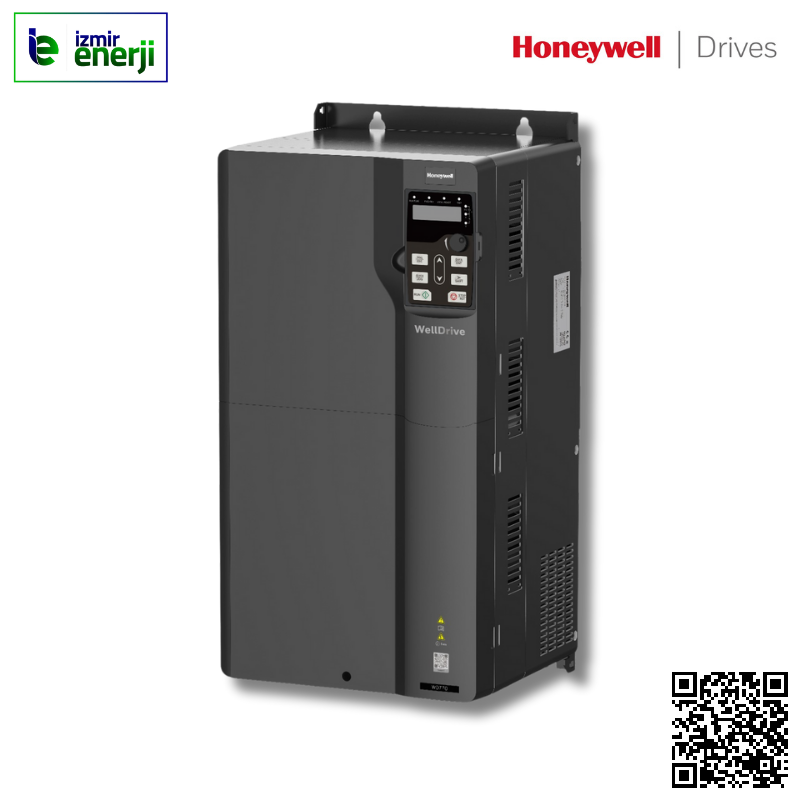

Honeywell Trifaze 380V 55kW Hız Kontrol

Brand
Stock code
WD770-115A-4
*starting from 244,94 USD!
%45 Discount
2.203,30 USD + VAT
4.807,20 USD
Transfer
2.643,96 USD
Contact us for purchases over 200kg and 15.000 EURO
YENİ, KONFORLU VE GÜÇLÜ KONTROL WELLDRIVE

Honeywell WellDrive WD770 model hız kontrol cihazları, tüm HVAC, Pompa ve Kompresör uygulamaları için tasarlanan, arttırılmış sistem verimliliği, enerji tasarrufu ve azaltılmış maliyetler sağlayan yeni nesil bir sürücüdür.

TÜM İHTİYAÇLARINIZ BİRARADA

Tüm İklimlendirme, Havalandırma, Isıtma, Soğutma, Arıtma, Su ve Atık su uygulamaları için tasarlanmış WD770 serisi sürücüler tüm AC motor çeşitleriyle de tam uyumlu çalışabilmektedir.

LİDER MARKA

Honeywell markası ve geniş endüstri deneyimi altında sizlere sunulan WD770 sürücüler, güçlü donanım ve yazılım özellikleri ile kullanım kolaylığı ve esneklik sağlar.

TOPLAM MALİYET

Kullanım ömründeki tüm işletme ve bakım maliyetleri göz önünde bulundurulduğunda, WellDrive WD770, kalitesi ve sahip olduğu özellikleriyle maliyetlerinizi en aza indirmeye dair tüm beklentilerinizi karşılar.

ENERJİ TASARRUFU

Enerji tasarrufunun daha çok elde edildiği HVAC ve Su uygulamalarında sahip olduğu özel yazılım sayesinde sistemlerinizdeki enerji tasarrufunu arttırır.

KONFOR VE GÜVENLİK

WD770, güçlü yapısı sayesinde tüm HVAC ve Su uygulamaları için zorlu ortam koşullarında yüksek konfor ve güvenlik sağlar.

WD770 İLE GERÇEKLEŞTİRİLEN GENEL UYGULAMALAR

Klima Santralleri
Soğutma Grupları
Hava Kompresörleri
Endüstriyel Soğutma
Tünel Fanları
Maden Fanları
Isıtma Sistemleri
Sera / İklimlendirme
Santrifüj Pompalar
Hidrofor Sistemleri
Soğutma Kuleleri
Dekantörler
Yangın Modu

Yangın Modu

PID Kontrol

PID Kontrol

PID Autotune

PID Autotune

Uyku & Uyanma

Uyku & Uyanma

Dönen Yükü Yakalama

Dönen Yükü Yakalama

Enerji Kesintisinde Başlatma

Enerji Kesintisinde Başlatma

Enerji Tasarruf Modu

Enerji Tasarruf Modu

Bypass

Bypass

Kaskad Kontrol (8 Pompa)

Kaskad Kontrol (8 Pompa)

Kuru Çalışma Engelleme

Kuru Çalışma Engelleme

Boru Kaçağı Koruması

Boru Kaçağı Koruması

Yumuşak Boru Dolum

Yumuşak Boru Dolum

Pompa Temizleme

Pompa Temizleme

Donma Engelleme

Donma Engelleme

Motor Ön Isıtma

Motor Ön Isıtma

Rejenerasyon Modu

Rejenerasyon Modu

Koç Darbesi Engelleme

Koç Darbesi Engelleme

Gerçek Zaman Saati

Gerçek Zaman Saati

Çeşitli Sensör Desteği

Çeşitli Sensör Desteği

Çeşitli Motor Desteği

Çeşitli Motor Desteği

Özel Koruma Fonksiyonları

Özel Koruma Fonksiyonları

Hata Detayları Kaydı

Hata Detayları Kaydı

Kayış Kopma Tespiti

Kayış Kopma Tespiti

Haberleşme Seçenekleri

Haberleşme Seçenekleri

ÜSTÜN PERFORMANS GÜÇLÜ DONANIM

Harmonik Filtre

Dahili DC şok bobini, IEC 61000-3-12 standartlarına uygun olarak şebekedeki harmonik bozulmayı azaltır. Ayrıca, DC-Bus kapasitörlerinin ömrünü ve dolayısıyla sürücünün verimliliğini artırır.



EMC Filtre



WellDrive WD770 ürünleri standart olarak dahili EMC/RFI filtrelere sahiptir. Aşağıda belirtilen standartlara uygun olarak standart veya opsiyonel EMC filtre tipini belirleyebilirsiniz.

LCD Panel

WellDrive, Türkçe dahil çoklu dil seçeneği, 5 satırlı geniş ekranı, Gerçek zaman saati ve bir çok özelliği olan kolay taşınabilir Grafik LCD Ekranlı operatör paneli ile devreye alma işlemlerinizde sizlere büyük bir konfor sunar.

Bağımsız Soğutma

Tozun elektronik komponentlere geçmesini önler, ömrünü uzatır ve servis maliyetlerini azaltır.

Vernikli Koruma


WellDrive içindeki tüm elektronik komponentler IEC60721-3-3 standartlarına göre vernikle kaplanarak korunmuştur.

Genişleme Modülleri

Opsiyonel olarak sunulan I/O ve çeşitli haberleşme kartları ile WD770 genişleyebilir. Bu sayede sisteminize esnek bir şekilde uyumluluk sağlar.

GELİŞMİŞ KONFOR ESNEK YAZILIM

Yangın Modu
Yangın Modu

Yangın durumunda sürücünün tüm uyarı ve hata sinyallerini görmezden gelerek kendini korumaya almasını engeller, bu sayede fan veya pompanın sürekli olarak çalışmasını sağlar.

PID Kontrol
PID Kontrol

Sıcaklık, Basınç, Akış, Nem gibi proses değerlerinizin kontrolünü harici kontrolöre ihtiyaç olmadan hassas bir şekilde sağlar. Ayrıca alt ve üst limit seviye kontrolü de sağlar. Auto-Tune özelliği sayesinde kararlı çalışmaya hızlı ve kolayca ulaşır.

Dönen Yükü Yakalama
Dönen Yükü Yakalama

Gelen darbeyi azaltmak ve yeniden başlatma verimliliğini artırmak için motorun dönme hızını izler ve tekrar başlatma anında motorun kaldığı hızdan devam etmesini sağlar. Anlık enerji kesilmesi durumlarında bu fonksiyonun ve başlatma sinyali de aktif ise sürücü otomatik olarak çalışmaya devam eder.

Uyku ve Uyanma Modları
Uyku ve Uyanma Modları

Talep olmadığı durumlarda motoru durdurur, dolayısıyla enerji tasarrufu sağlar. Talep arttığında ve set edilen değerlere ulaşıldığında motor otomatik olarak tekrar çalıştırılır.

Motor Ön Isıtma
Motor Ön Isıtma

Sürücü, çalışma kesintisi sırasında motorun yüzey sıcaklığını artırmak için DC akımı verir ve yoğuşan suyun neden olduğu motor arızasını önler.

Rejenerasyon
Rejenerasyon

Aynı kanalı paylaşan fanlardan biri diğerlerinin etkisi altında rejenerasyon durumundadır. Sürücü, aşırı voltaj alarmını önlemek ve makinenin kararlı çalışmasını sağlamak için çıkış frekansını otomatik olarak kontrol altında tutar.

ByPass
ByPass

Arızadaki sürücünün kullanılamadığı veya tam hızda çalışmaya devam edilmesi gerektiği durumlarda bir motorun şebeke üzerinden çalıştırılmasını sağlar.

Kayış Koptu Tespiti
Kayış Koptu Tespiti

Fan ve kompresör gibi uygulamalarda kullanılabilen kayışın kopma durumunu tespit eder ve bunu motoru durdurmak için veya dışarıya bir uyarı sinyali göndermek için kullanabilir.

Enerji Tasarruf Modu
Enerji Tasarruf Modu

Düşük dinamik yükler için optimum performans ve en düşük kayıpları sağlayarak çıkış gücünü optimize eder.

Çeşitli Sensör Desteği
Çeşitli Sensör Desteği

WD770, PT100, PT1000 ve KTY84 sensörlerini destekleyen AI/AO sıcaklık ölçüm fonksiyonu sağlar. Ayrıca PID gibi işlemlerde Analog girişler arasındaki aritmetik işlemlerle fark basınç işlemleri gibi esnek operasyonları yapmanıza imkan tanır.

Motor Kontrolü
Motor Kontrolü

WD770, standart endüksiyon motorları (IM), sabit mıknatıslı motorlar (PM), asenkron ve senkron relüktans motorları (SynRM) yüksek verimlilikle kontrol edebilir.

Haberleşme Seçenekleri
Haberleşme Seçenekleri

Modbus RTU haberleşme protokolüne ek olarak BACnet, ProfiNET, ProfiBus gibi çeşitli seçenekleriyle sistemlerinize tam uyumluluk sağlar.

Gelişmiş Kaskad Kontrol
Gelişmiş Kaskad Kontrol

8 adet pompaya kadar çoklu pompa kontrolü yapabilen WD770, Gerçek zaman saati desteği ile eşit yaşlandırma ve gezen master özelliklerini de standart olarak sağlamaktadır.

Boru Dolum Modu
Boru Dolum Modu

Kontrollü boru dolum ihtiyacı olan uygulamalarda, pompaların başlama veya duruş anındaki yavaş ve yumuşak bir işlem ile koç darbelerini, boruların veya başlıklarının hasar görmesini engeller.

Kuru Çalışma Engelleme
Kuru Çalışma Engelleme

Pompanın çalışmasını sürekli izleyerek kuru çalışmasını veya kaçak olup olmadığını tespit eder ve pompanın mekanik açıdan zarar görmesini engeller.

Uyku ve Uyanma Modları
Uyku ve Uyanma Modları

Talep olmadığı durumlarda motoru durdurur, dolayısıyla enerji tasarrufu sağlar. Talep arttığında ve set edilen değerlere ulaşıldığında motor otomatik olarak tekrar çalıştırılır.

Pompa Temizleme
Pompa Temizleme

Pompalarda oluşabilen tıkanmaları tespit eder, sistematik bir şekilde ileri ve geri çalıştırarak temizlemeyi sağlar. Böylece hem mekanik bakım için tasarruf sağlanır hem de pompanın verimliliği en üst düzeyde tutulmuş olur.

Donma Engelleme
Donma Engelleme

Ortam sıcaklığı ayarlanan bir eşiğin altına düştüğünde, suyun donmasını önlemek ve böylece pompayı korumak için motor otomatik çalışır.

Gerçek Zaman Saati
Gerçek Zaman Saati

LCD Panel ile birlikte kullanıldığında saat ve tarih bilgisine göre sürücü programlanabilir, arızaları izlenebilir.

Gelişmiş Koruma Fonksiyonları
Gelişmiş Koruma Fonksiyonları

WD770 üretim amacına uygun şekilde kullanım alanları için özel koruma fonksiyonları barındırır ve bu sayede sürücü, motor ve prosesinizi koruma altına alır.

Bilgisayar Yazılımı
Bilgisayar Yazılımı

Kullanıcı dostu arayüzü ile WellDrive ürün ailesini bilgisayarınızdan kolay bir şekilde programlayabileceğiniz ve bir çok fonksiyonuna erişim sağlayabileceğiz ücretsiz yazılımdır.

Detaylı Arıza Analizi
Detaylı Arıza Analizi

Arıza anlarındaki anlık çalışma değerlerini kayıt altına alır ve hata nedenleri ve çözümlerini ortaya çıkarmak için analiz imkanı sağlar.

WELLDRIVE WD770 GENEL ÖZELLİKLER

FONKSİYONLAR ÖZELLİKLER
Kontrol
Giriş Gerilimi 3 Faz 380 – 480 Vac
Voltaj Toleransı -15% ile +10% arası
Giriş Frekansı 50 Hz veya 60 Hz. İzin verilen aralık 47 – 63 Hz.
Kontrol Modu Gelişmiş Skaler Kontrol, Açık Çevrim Vektör Kontrol
Motor Tipi IM, PM, SM, SYNRM
Hız Oranı Asenkron motorlarda: 1:200, PM ve Senkron motorlarda: 1:20 ‘dır. (Vektör kontrol)
Hız Kontrol Doğruluğu ±0.2% (Vektör kontrol)
Hız Dalgalanması ± 0.3% (Vektör kontrol)
Tork Reaksiyonu <20ms (Vektör kontrol)
Tork Kontrol Doğruluğu ±10% (Vektör kontrol)
Tetikleme Frekansı 1 – 15 kHz (Standart 4 kHz)
Yüklenme Kapasitesi Her 5 dakikada 1 dakika için nominal akımın %110 ‘u.
Çalışma
Frekans Ayar Metodu Analog, Dijital girişler, Pulse sinyali, Çoklu Sabit hızlar, Dahili PLC, PID Kontrol, Haberleşme
Çalışma Frekansı 0 – 400 Hz.
Rampa Süresi 0 – 3600 sn.
Voltaj Regülasyonu Şebeke dalgalanmalarına karşılık çıkış voltajını otomatik düzenler.
Hata Korumaları Yüksek Akım, Yüksek Voltaj, Düşük Voltaj, Çıkış Kısa Devre, Aşırı Yük, Düşük Yük, Sıcaklık, Faz Kaybı, Haberleşme, Motor Tanıtım, Harici Hata vs.
Özel Fonksiyonlar Yangın Modu, Çoklu Pompa, PID, Uyku Modu, ByPass, Pompa Temizleme, Kayış Koptu / Kuru Çalışma, Rejenerasyon, DC Link Paylaşımı, Otomatik Başlatma, Dönen Yükü Yakalama, Motor Isıtma, Donma Engelleme, Boru Dolum / Koç Darbe Önleme
Dönen Yükü Yakalama Dönen motorlar için darbesiz sorunsuz başlatma uygulamak için kullanılır.
Arayüz
Analog Giriş 2 adet Analog Giriş. 1 adet 0 (2)~10V / 0 (4)~20mA  ve 1 adet -10 ~ +10V
Analog Çıkış 2 adet Analog Çıkış:  0 (2) ~ 10V / 0 (4) ~ 20mA
Lojik Giriş-Çıkışlar PNP veya NPN seçilebilir. 24 Vdc. Empedans 3.3kΩ
Dijital Giriş 5 adet Dijital Giriş. Max. 1kHz
Dijital Giriş 1 adet Hızlı Dijital Giriş. Max. 50kHz
Dijital Çıkış 1 adet Dijital Çıkış (Röle çıkış ile aynı fonksiyonlar)
Röle Çıkışı 2 adet programlanabilir Röle çıkışı (NO ve NC kontaklı) (3A/AC250V, 1A/DC30V)
Operatör Paneli Standart LED panel, opsiyonel taşınabilir LCD panel (RJ45 – Cat6 kablo ile)
Haberleşme Standart Modbus RTU (RS485), Opsiyonel BACnet, ProfiBus, ProfiNET, CanOpen vs.
Genişleme Yuvaları İki adet genişleme yuvası. Genişleme I/O kartları, Haberleşme opsiyonları vs.
Diğer
Montaj Tipi Duvar tip (1.5kW~250kW), Zemin tip (1.5kW~132kW), Flanş tip (220kW~500kW)
EMC Filtre EN/IEC 61800-3 standartlarına göre dahili C3 sınıfı, opsiyonel C2 sınıfı
Harmonik Filtre IEC 61000-3-12 standardına göre dahili DC şok bobini
Çalışma Sıcaklığı -10°C ~+50°C
IP Koruma Sınıfı 200 kW altındaki güçler için IP20, 200 kW ve üzeri IP00.
Vernikli Koruma IEC60721-3-3 standartlarına göre 2nci derece
Güç Faktörü (cos ф) > 0.98
Yükseklik <=1000m. için nominal akımın %100’ü. 1000-3000m. arası her 100m. için %1 derating
Bağıl nem 5 – %95 (IEC 721-3-3; Sınıf 3K3 (yoğuşmasız) (çalışma sırasında)
Galvanik İzolasyon Standart (PELV)
Efficiency 0,98
Soğutma Tipi 1.5kW: Doğal soğutma, 2.2kW üzeri Fanlı soğutma. Bağımsız soğutma kanalı
Opsiyonlar
WDM-IO-1 IO Modülü (4xDI, 1xDO, 2xRO, 1xAI, 1xAO)
WDM-RO-1 Röle Modülü (6xRO, 2xDI)
WDM-BC-1 BacNet Haberleşme Modülü
WDM-PB-1 ProfiBus-DP Haberleşme Modülü
WDM-PN-1 ProfiNET Haberleşme Modülü
WDM-MT-1 Modbus-TCP Haberleşme Modülü
WDM-CO-1 CANopen (Ek olarak Master-Slave için)
WDM-24-1 24Vdc Harici Güç Kaynağı Bağlantısı
WDM-BOP-1 LED Panel
WDM-LCD-1 LCD Panel
WDM-EXT-1 Panel Montaj Kiti
WDM-MRL-1 Ray Montaj Kiti

WELLDRIVE WD770 TEKNİK VERİLER

Drive
Power
Product
Reference
Rated
Current
Frame
Type
Dimensions (mm.)
WxHxD
Net
Weight
0.75 kW WD770-3A7-4 3.7 A F1 89 x 231 x 193 2 Kg
1.5 kW WD770-3A7-4 3.7 A
2.2 kW WD770-5A0-4 5.0 A
3 kW WD770-9A5-4 9.5 A
4 kW WD770-9A5-4 9.5 A
5.5 kW WD770-13A-4 13 A F2 89 x 259 x 211.5 2.4 Kg
7.5 kW WD770-17A-4 17 A
11 kW WD770-25A-4 25 A F3 145 x 280 x 207 5 Kg
15 kW WD770-32A-4 32 A
18.5 kW WD770-38A-4 38 A F4 169 x 320 x 214 6.4 Kg
22 kW WD770-45A-4 45 A
30 kW WD770-60A-4 60 A F5 266 x 371 x 208 11 Kg
37 kW WD770-75A-4 75 A
45 kW WD770-92A-4 92 A F6 316 x 430 x 223 16 Kg
55 kW WD770-115A-4 115 A F7 352 x 580 x 258 24 Kg
75 kW WD770-150A-4 150 A
90 kW WD770-180A-4 180 A
110 kW WD770-215A-4 215 A F8 338 x 554 x 338.3 43 Kg
132 kW WD770-250A-4 250 A
160 kW WD770-305A-4 305 A F9 338 x 825 x 398.3 78 Kg
185 kW WD770-330A-4 330 A
200 kW WD770-380A-4 380 A
220 kW WD770-425A-4 425 A F10 303 x 1108 x 480 103 Kg
250 kW WD770-460A-4 460 A
280 kW WD770-530A-4 530 A F11 330 x 1288 x 544 121 Kg
315 kW WD770-600A-4 600 A
355 kW WD770-650A-4 650 A
400 kW WD770-720A-4 720 A F12 330 x 1398 x 544 173 Kg
450 kW WD770-820A-4 820 A
500 kW WD770-860A-4 860 A
(*) Daha yüksek güç ve diğer voltaj seçenekleri için uzman ekibimiz ile iletişime geçebilirsiniz.

(*) WD770 yukarıda belirtilen minimum akım değerleri üzerinden her 5 dakikada 1 dakika için %110 yüklenebilirliğe sahiptir.
